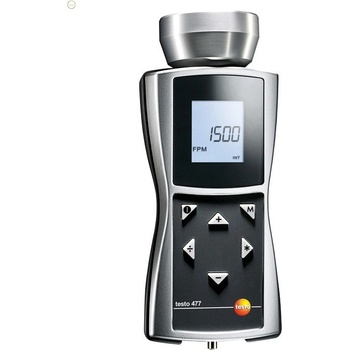

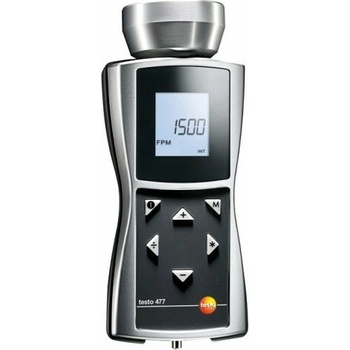

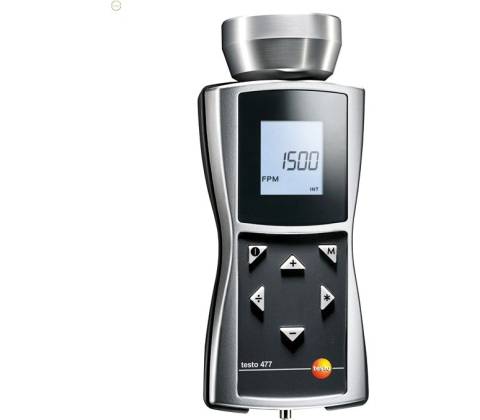

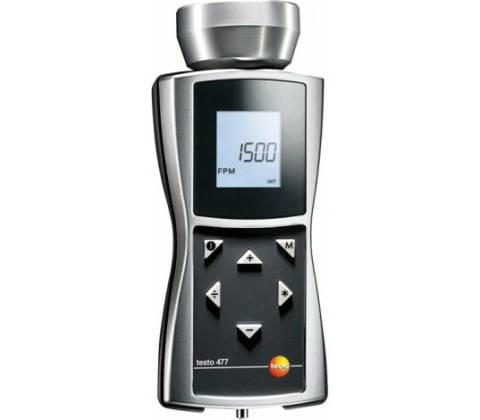

Testo 477

Testo 477 je stroboskopický LED otáčkoměr umožňující díky stroboskopickému jevu měření otáček a nebo kmitočku periodických pohybů. To umožňuje kontrolu velmi malých, nepřístupných a rychle se pohybujících součástí strojů.

Stroboskop Testo 477 ukáže extrémně rychlé pohyby díky stroboskopickému jevu. Je tak možné kontrolovat stroje a zařízení za provozu a měřit počet otáček až do 300 000 otáček za minutu.

Správné vedení vlákna u pletacího stroje se nedá pouhým okem poznat. Proto zůstává nejasné, zda se vyskytují nesrovnalosti ve vibračních nebo rotačních procesech strojů a zařízení. Avšak se stroboskopem to můžete přesně rozeznat – poněvadž díky zábleskům stroboskopu se objeví „statický obraz“.

Stroboskop Testo 47 snímá rovněž otáčky velmi malých a těžko přístupných objektů – a to bez přerušení výrobního procesu, poněvadž nejsou zapotřebí žádné reflexní značky!

Velmi vysoký měřicí rozsah až 300 000 záblesků za minutu (fpm) a velmi vysoká intenzita osvětlení až 1 500 lux umožňují měření počtu otáček až do 300 000 otáček za minutu (rpm). Vstup a výstup pro trigger umožňuje připojení k externím zařízením a ovládání pomocí externího zdroje signálu.

Díky integrované ochraně proti nárazu a robustnímu provedení pouzdra podle krytí IP65 (umývatelné) je stroboskop Testo 477 velmi dobře vybaven pro každodenní praxi. Díky velké kapacitě baterie je možné provádět dlouhodobá měření v délce až pěti hodin.

Tlačítko násobení dvěma a dělení dvěma umožňuje rychlé nastavení dvojnásobných nebo polovičních kmitočtů záblesků od již nastaveného kmitočtu. To velmi usnadňuje nastavení maximálního kmitočtu záblesků, při kterém se rotující objekt ještě „opticky zastaví“. Právě tento kmitočet záblesků FPM (záblesků za minutu) odpovídá otáčkám měřeného objektu RPM (otáčkám za minutu).

• extrémně velký měřicí rozsah: až 300 000 RPM (otáček za minutu)
• velmi vysoká intenzita světla: až 1 500 lu
• dlouhá doba provozu: kapacita baterií až 5 hodi
• vstup TTL pro externí zdroj taktovacího signálu záblesků

Technická data:

• měřící rozsah 30 až 300 000 fpm
• přesnost +/- 0,02 % z mv
• rozlišení +/- 0,1 (30 až 999 fpm)
• rozlišení +/- 1 (1000 až 300 000 ot./min.)
• třída ochrany IP65
• trvání světla = nastavitelné
• intenzita světla 1500 Luxů při 6000 fpm / 20 cm
• barva světla cca. 6500 K
• napájení 2x AA alkalické baterie
• výdrž jedné sady baterií cca. 11 hod. při 6000 fpm
• ochrana baterií ano
• typ displeje LCD víceřádkový
• nízká hladina < 1 V
• maximální proud 50 mA
• provozní teplota 0 až +45 °C
• skladovací teplota -20 až +70 °C
• hmotnost 190 gr.
• rozměry 191 x 82 x 60 mm
• typ senzoru optický

Dodávka obsahuje:

• otáčkoměr LED Testo 477
• kabel s konektorem a otevřeným koncem pro vstup a výstup externího signálu
• plastový transportní kufřík
• baterie
• návod v čj
